Η τεχνολογία οδηγεί το μέλλον, ανάπτυξη Drive καινοτομίας
| Τόπος καταγωγής: | ΣΟ |
|---|---|
| Μάρκα: | QHMAG |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Qemp-QMCS |
| Ποσότητα παραγγελίας min: | MOQ 1 σύνολο |
| Τιμή: | USD $1,000~$10,000 |
| Συσκευασία λεπτομέρειες: | Υποστήριγμα και ξύλινη περίπτωση |
| Χρόνος παράδοσης: | 15-45 ημέρες, εξαρτώνται από το σχέδιο |
| Όροι πληρωμής: | L/C, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 15 σύνολα το μήνα |
| Εφαρμογή: | Για τη μηχανή εγχύσεων, γρήγορο σύστημα κύβων | Κύριο υλικό: | EPM |
|---|---|---|---|
| Υλικό: | Χάλυβας, μαγνήτης, χάλυβας, νεοδύμιο, Alnico, μαγνήτες | χρήση: | Κράτημα φορμών |
| Ποιοτική εγγύηση: | 1 έτος | Πιστοποίηση: | CE, ISO9001 |
| Τάση: | 220V/240V/360V/440V | Χρώμα: | χρώμα χάλυβα |
| Παράγοντας ασφάλειας: | 3 χρόνοι | ||
| Υψηλό φως: | Ηλεκτρομαγνητικό σύστημα στερέωσης φορμών,Μαγνητικό σύστημα στερέωσης φορμών EPM |
||
Ηλεκτρο μόνιμο μαγνητικό σύστημα στερέωσης για την αλλαγή φορμών εγχύσεων
Περιγραφή
Το ηλεκτρικό μόνιμο μαγνητικό τσοκ ελέγχου για το γρήγορο μεταβαλλόμενο σύστημα φορμών είναι κυρίως να βελτιωθεί η αποδοτικότητα της παραδοσιακής μηχανής σχηματοποίησης εγχύσεων, punching της μηχανής, και της μηχανής στερέωσης φορμών. Το σύστημα υιοθετεί τη μαγνήτιση και η δράση απομαγνήτισης του ηλεκτρονικού μόνιμου μαγνητικού τσοκ για να ψαλιδιστεί και να αντικατασταθεί η φόρμα, εσείς μπορεί να αλλάξει τη φόρμα μέσα σε 3 λεπτά. Μπορεί είτε να εγκατασταθεί σε μια νέα μηχανή, που πωλείται ως τυποποιημένη διαμόρφωση στον πελάτη τελών, είτε να τοποθετηθεί όπισθεν στη μηχανή σε λειτουργία, αυτό είναι και πρακτικό και κατάλληλο.
| Comparism | Κυψελωτό μαγνητικό πιάτο | Τυποποιημένο μαγνητικό πιάτο |
| Ακαμψία & σταθερότητα | Ο κυψελωτός τύπος με τη διπλή δευτερεύουσα μαγνητική δομή αναρρόφησης, ο μαγνήτης της πλάτης είναι ισχυρότερος, έτσι η φόρμα, μαγνητικά πιάτα, και backplane της μηχανής σχηματοποίησης εγχύσεων συνδυάζεται μαζί, που βελτιώνει την ακαμψία του πιάτου, και αποφεύγει την αμοιβαία δόνηση και το όφσετ. | Μόνο καθορίστε τις στερεώνοντας βίδες γύρω από το πιάτο, δεν μπορεί να είναι βίδες αποτυπώσεων στη μέση του πιάτου, έτσι δεν μπορεί να εγγυηθεί πλήρως ότι το πρότυπο αποφεύγει την παραμόρφωση όταν ανοικτή φόρμα. |
| Ικανότητα & μεταβλητότητα | Το πάχος 37mm, αύξησε το ανοίγοντας κτύπημα, τη μέγιστη μείωση της ράβδου συστημάτων εκτίναξης και το ποσό επέκτασης ρυγχών εγχύσεων, καλύτερος έλεγχος της πλαστικής θερμοκρασίας | Το πάχος 45mm, η ικανότητα είναι μικρό, έτσι η σειρά φορμών αντιστοιχεί λιγότερο από το κυψελωτό μαγνητικό πιάτο. |
| Ζωή υπηρεσιών | Δημιουργημένος σε μια μονολιθική κατασκευή: CNC επεξεργάστηκε στη μηχανή και γίνεται εντελώς σε ένα μέταλλο, χωρίς τις ρητίνες, τα στολίσματα, τις βίδες, τον ορείχαλκο ή άλλα υλικά. Είναι εξαιρετικά αξιόπιστο: Δεν υπάρχει κανένα συστατικό υποκείμενο στην ένδυση, την παραμόρφωση ή τη θερμική επέκταση. | Η επιφάνεια σφραγίζεται από potting ρητίνης, με τον κίνδυνο γήρανσης. |
| Αποδοτικότητα Quality& | Double-sided με τη μαγνητική δύναμη, η πίσω λειτουργία αναρρόφησης στη διαδικασία γδυσίματος για να διατηρήσει τη σταθερότητα φορμών, για να αποφύγει την αμοιβαία δόνηση και το όφσετ. | Ο ενιαίος-πλαισιωμένος μαγνητισμός, η μαγνητική δύναμη στην ίδια περιοχή μονάδων μείωσε 10%-15% |
| Δύναμη στερέωσης | Η κυψελωτή δομή βελτιστοποιείται το εσωτερικό του μαγνητικού πιάτου, τα οποία εξασφαλίζουν την ακαμψία και τη δύναμη το ίδιο του μαγνητικού πιάτου, καθώς επίσης και η μαγνητική δύναμη μπορεί να συγκεντρωθεί σε ένα λογικό σχεδιάγραμμα, έτσι, το του οποίου μέγεθος για τη φόρμα, το πρότυπο είναι με την ισχυρότερη δύναμη στερέωσης | Η συνηθισμένη δύναμη στερέωσης δομών είναι διασκορπισμένη και μη ομοιόμορφη |
| Λειτουργία προσωπικού | Με το μακρινό ελεγκτή LCD, σε λειτουργία της ευφυούς έγκρισης κωδικού πρόσβασης, που εξαλείφει την ανάγκη για τη βασική διοικητική δυσχέρεια, σε πραγματικό χρόνο ποσοτικός ανατροφοδοτεί τη θέση της φόρμας και όλοι οι αισθητήρες, αυτό είναι πιό διαισθητικοί | Το μηχανικό παράθυρο ελέγχου, έλεγχος κουμπιών, δεν μπορεί να ποσολογήσει τη σε πραγματικό χρόνο αντίδραση της θέσης φορμών |
Ηλεκτρο μόνιμη αρχή μαγνητών
Γρήγορα τμήματα συστημάτων αλλαγής φορμών
| Τυποποιημένη διαμόρφωση | ||

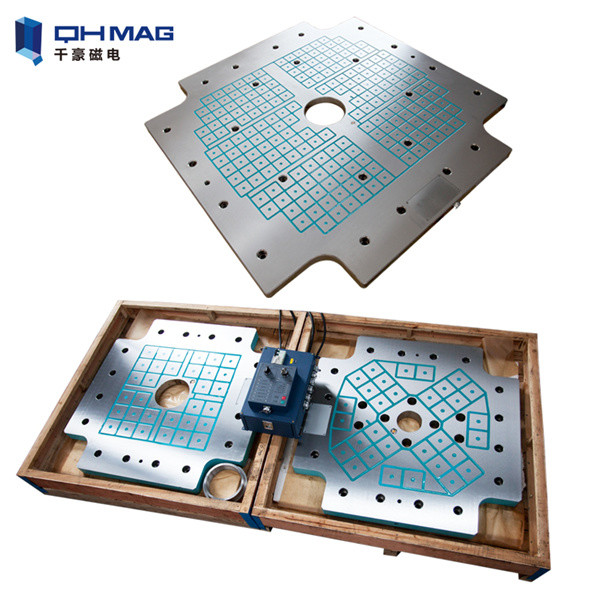

| Μαγνητικό πιάτο | 1 σύνολο | Moveabla & σταθερή δευτερεύουσα, ανώτερη & χαμηλότερη πλευρά |

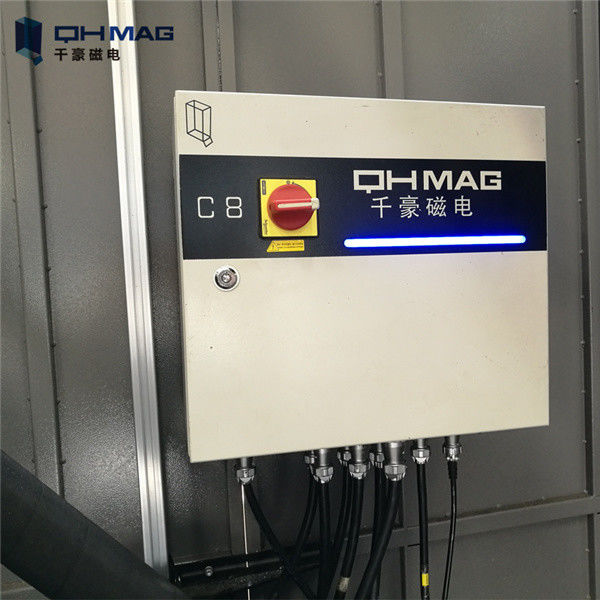

| Κύριο γραφείο ελέγχου | 1 σύνολο | 4, 8, 12 κανάλια. |

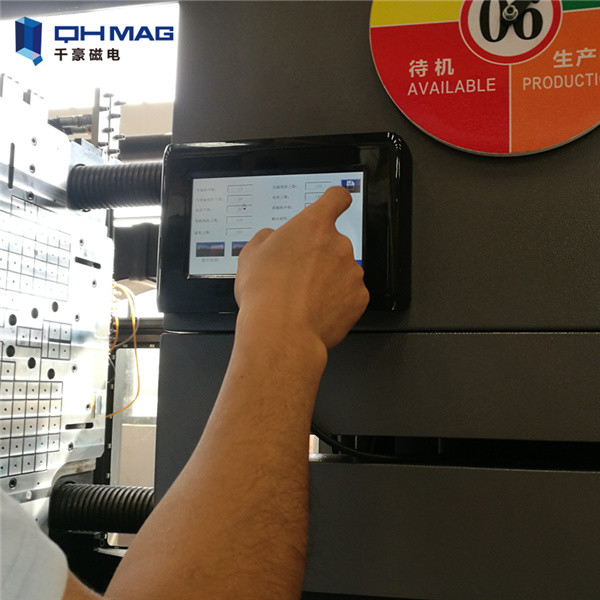

| Μακρινός ελεγκτής | 1 σύνολο | Μηχανικός τύπος και ευφυής τύπος αφής LCD |
| Καλώδια Connecion | 1 σύνολο | Καλώδιο ελέγχου, καλώδιο τροφοδοσίας, καλώδιο σημάτων, κ.λπ. |
| Εξαρτήματα | 1 σύνολο | Τοποθετώντας βίδες, τοποθετώντας δαχτυλίδια, τοποθετώντας δαχτυλίδια |
| Προαιρετική διαμόρφωση | Προαιρετικές λειτουργίες | |
| Αλυσίδα πρόληψης πτώσης | Ανίχνευση θερμοκρασίας | Ανίχνευση μη ευθυγράμμισης |
| Ανυψωτής κύβων | Ανίχνευση εγγύτητας | Ανίχνευση δύναμης δύναμης |
| Βραχίονας κύβων | Μαγνητικός κορεσμός | Ανίχνευση μαγνητικής ροής |
Μαγνητική τεχνική παράμετρος πιάτων

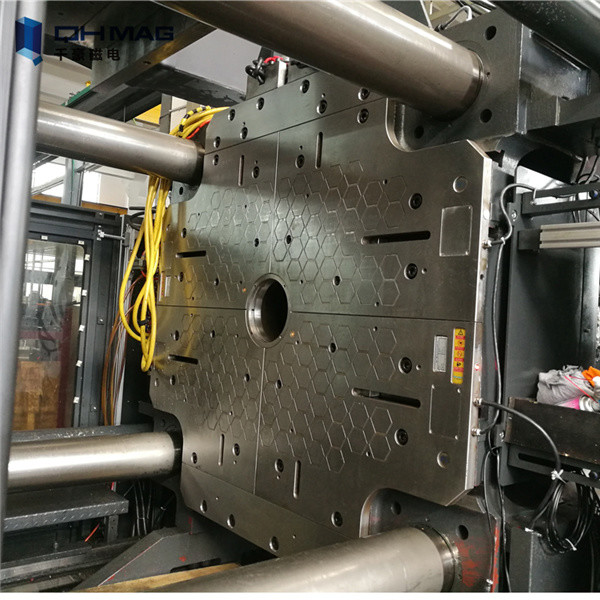

| Στοιχείο | Τυποποιημένο μαγνητικό πιάτο | Μαγνητικό πιάτο Celluar | Μαγνητικό πιάτο πλήρης-χάλυβα | ||||
| Μέγεθος Πολωνού | 50*50mm | 70*70mm | 80*80mm | Hexagon 70mm | 50*50mm | Hexagon 70mm | |
| Μαγνητική περιοχή μονάδων δύναμης | 16kgf/cm ² | 16kgf/cm ² | 16kgf/cm ² | 15kgf/cm ² | 15kgf/cm ² | 15kgf/cm ² | |
| Μαγνητική δύναμη ανά Πολωνούς | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| Μαγνητικό πάχος πιάτων | 35, 45mm | 50mm | 52mm | 37mm | 37, 47mm | 48mm | |
| Βάθος διείσδυσης μαγνητικής ροής | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| Τρύπα συστημάτων εκτίναξης | Πρότυπα | Πρότυπα | Πρότυπα | Πρότυπα | Πρότυπα | Πρότυπα | |
| Σύστημα ελέγχου | Κύριο γραφείο Contorl | C4 | C4/ C8 | C8 | C4/ C8 | C4/ C8 | C4/ C8 |
| Μακρινός ελεγκτής | Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
|
| Μέγιστη θερμοκρασία εργασίας | 120℃, 150℃ | ||||||
| Τυποποιημένη τάση | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 220V~480V, 50/60HZ | ||||||
| Αισθητήρας εγγύτητας | ≤5000KN | 1pc | 1pc | - | 1pc | 1pc | 1pc |
| >5000KN | - | 2pc | 2pc | 2pc | 2pc | 2pc | |
| Απόσταση αντίληψης | 0.2mm | ||||||
| Αισθητήρας θερμοκρασίας | Πρότυπα, θερμοκρασία ανίχνευσης από 60 έως 200 βαθμούς | ||||||
| Αισθητήρας εξάρθρωσης | Πρότυπα, ακρίβεια 0.1mm ανίχνευσης | ||||||
| Μαγνητικός αισθητήρας κορεσμού | Τα πρότυπα, ανιχνεύουν εάν το ηλεκτρικό ρεύμα είναι διαποτισμένο | ||||||
| Αισθητήρας μαγνητικής ροής | Προαιρετικός, ανιχνεύστε τις αλλαγές στη μαγνητική ροή | ||||||
| Μέτρηση δύναμης | Προαιρετικός, ανιχνεύστε τη δύναμη της μαγνητικής δύναμης | ||||||
| Υλικό σφραγίδων επιφάνειας και για την δύο πλευρά του μαγνητικού πιάτου | Υλικό επιφάνειας της μπροστινής πλευράς | Ρητίνη | Ρητίνη | Ρητίνη | Μέταλλο | Μέταλλο | Μέταλλο |
| Υλικό επιφάνειας της πίσω πλευράς | Μέταλλο | Μέταλλο | Μέταλλο | Μέταλλο | Μέταλλο | Μέταλλο | |
Πλεονεκτήματα του μαγνητικού συστήματος στερέωσης
1. Εύκολη εγκατάσταση

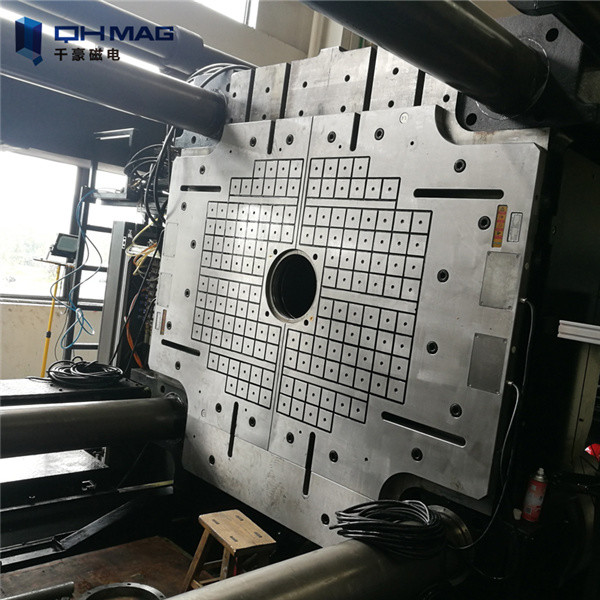

Δεν απαιτεί οποιεσδήποτε αλλαγές στη φόρμα, καμία ανάγκη να αλλαχτεί η εμφάνιση και οι δομές, καμία διάτρηση ανάγκης, ακριβώς αποτύπωση το μαγνητικό πιάτο από τα μπουλόνια στην οπίσθια περασμένη κλωστή επιτροπή τρύπα ή τ-αυλάκωση της μηχανής σχηματοποίησης εγχύσεων.
2. Υψηλή ασφάλεια
Η μαγνητική γρήγορη αλλαγή φορμών ελέγχεται από το ηλεκτροσταθερό σύστημα μαγνητών που είναι ένας ηλεκτρικός σφυγμός ενεργοποιεί το σύστημα σε ένα δευτερόλεπτο (μαγνήτιση): η φόρμα η φυσική δύναμη των μόνιμων μαγνητών. Η δύναμη στερέωσης παραμένει σταθερή ακόμη και ελλείψει μιας παροχής ηλεκτρικού ρεύματος, είναι ακόμα ισχυρή και συνεχώς μαγνητική δύναμη συντηρήσεων όταν δύναμη μακριά και δεν εξαφανίζεται ή απώλεια από τους παράγοντες χρόνου και θερμοκρασίας.
3. Υψηλή αποδοτικότητα
Το μαγνητικό γρήγορο σύστημα στερέωσης φορμών χρήσης μπορεί πολύ να βελτιώσει την αποδοτικότητα αλλαγής φορμών, μειώνει δραστικά τους χρόνους μεταστροφής φορμών (μέχρι 90%) έναντι μιας συμβατικής διαδικασίας. QMCS εγγυάται μια ομοιόμορφη στερέωση φορμών, η οποία κρατιέται χρησιμοποιώντας ολόκληρη την επιφάνεια επαφών. Η στερέωση της φόρμας με την ομοιομορφία επιτρέπει τα μέρη καλής ποιότητας ακόμη και με τις πρώτες φόρμες. Τα δύο μισά φορμών ευθυγραμμίζονται τέλεια: η τριβή ελαχιστοποιείται, συντηρώντας την ένδυση των φορμών και της μηχανής. Γενικά η αλλαγή φορμών και η φόρμα που στερεώνουν μόνο την ανάγκη 3 λεπτά, μεγάλη αλλαγή φορμών χρειάζονται μόνο 10 λεπτά.
4. Εκτός από το διάστημα
Το πάχος του μαγνητικού πιάτου είναι περίπου 3750mm, το διάστημα είναι μικρό. Το μαγνητικό γρήγορο σύστημα στερέωσης φορμών δεν χρησιμοποιεί τις πλάκες στερέωσης και άλλα πνευματικά και υδραυλικά συστατικά, εκτός από περισσότερο διάστημα και κάνει όλες τις περιφερειακές μονάδες της φόρμας στη μηχανή σχηματοποίησης εγχύσεων είναι εύκολο για τη συντήρηση και τη λειτουργία.
5. Εύκολη λειτουργία
Το μαγνητικό γρήγορο σύστημα στερέωσης φορμών στερεώνει τις φόρμες οποιωνδήποτε μορφής και μεγέθους με τη δύναμη. Ένας ενιαίος χειριστής εύκολα και ακίνδυνα εκτελεί τη λειτουργία, χωρίς εργασία μέσα στη μηχανή.
6) Οικονομικός και πρακτικός
Το μαγνητικό μετασχηματιστές σύστημα φορμών χρήσης σημαίνει το κόστος της συντήρησης και τη διαχείριση των υποστηριγμάτων, αναλώσιμα, σύνδεσμοι. Η ηλεκτρική ενέργεια χρησιμοποιείται μόνο για να καθορίσει και να απελευθερώσει τη στερέωση, μόλις κρατηθεί ακίνδυνα η φόρμα στη σωστή θέση, δεν θα πρέπει πλέον να χρησιμοποιήσει την ηλεκτρική ενέργεια. Η μαγνητική θερμοκρασία εφαρμογής τσοκ μπορεί μέγιστο μέχρι 150°C, βάρος μηχανών επάνω από 60 τόνους σε 5000 τόνους.
Pre-Sale φύλλο πληροφοριών
| Πληροφορία πελάτη | ||||||
| Όνομα επιχείρησης | Διεύθυνση επιχείρησης | |||||
| Πρόσωπο επαφών | Ηλεκτρονικό ταχυδρομείο | |||||
| Τηλέφωνο | Fax | |||||
| Πληροφορίες μηχανών σχηματοποίησης εγχύσεων | ||||||
| IMM Brand&Model | ||||||
| Ανοίγοντας δύναμη | kN |
|
||||
| Δύναμη στερέωσης | kN | |||||
| Δύναμη ακροφυσίων | kN | |||||
| Δύναμη συστημάτων εκτίναξης | kN | |||||
| Ικανότητα φορμών | χιλ. | |||||
| Ανώτατη θερμοκρασία της φόρμας | ℃ | |||||
| Εσωκλείστε το πίσω σχέδιο πιάτων | ||||||
| Πληροφορίες φορμών | ||||||
| Παράμετρος φορμών | Μήκος (χιλ.) | Πλάτος (χιλ.) | Ύψος (χιλ.) | |||
| Μέγιστο μέγεθος της φόρμας | χιλ. | χιλ. | χιλ. | |||
| Ελάχιστο μέγεθος της φόρμας | χιλ. | χιλ. | χιλ. | |||
| Το ανώτατο βάρος της φόρμας | κλ | Το ελάχιστο βάρος της φόρμας | κλ | |||
| Διάμετρος του κεντραρίσματος δαχτυλιδιού φορμών | χιλ. | Back-plate φορμών υλικό | ||||
| Φόρμα με τον πίνακα μόνωσης | ΝΑΙ Αριθ. |
Φόρμα με την αυτόματη demoulding δομή νημάτων | ΝΑΙ ΑΡΙΘ. | |||
FAQ
1. Πώς μπορώ να τοποθετήσω μια διαταγή;
Παρακαλώ παρέχετε τις λεπτομέρειες των απαιτήσεών σας όσο το δυνατόν σαφέστερων. Έτσι μπορούμε να σας στείλουμε την προσφορά στην πρώτη φορά.
Για το σχεδιασμό ή την περαιτέρω συζήτηση, είναι καλύτερο να έρθει σε επαφή με με Skype/το ηλεκτρονικό ταχυδρομείο/το τηλέφωνο, σε περίπτωση οποιωνδήποτε καθυστερήσεων.
2. Ποια είναι η διαφορά μεταξύ του ηλεκτρομαγνήτη και του ηλεκτροσταθερού μαγνήτη;
Και οι δύο βιομηχανικοί μαγνήτες είναι ηλεκτρικά αναμμένοι/μακριά. Η κύρια διαφορά βρίσκεται σε 2 σημεία.
Κατ' αρχάς, εργασίες ηλεκτρομαγνητών για τη συνεπή ηλεκτρική δύναμη εάν κόβοντας την παροχή ηλεκτρικού ρεύματος ξαφνικά, αυτό μαγνητική δύναμη απωλειών. Αυτό που διακρίνει τον ηλεκτροσταθερό μαγνήτη από τον ηλεκτρομαγνήτη είναι ότι το πρώτο δεν χρησιμοποιεί την ηλεκτρική ενέργεια κατά τη διάρκεια της εργασίας. Εάν κόβοντας τη δύναμη, μπορεί να παραμείνει εκμετάλλευση/ανύψωση/πιάνοντας/στερεώνοντας του φορτίου.
Δεύτερον, λόγω της συνεχούς εισαγωγής δύναμης, ο ηλεκτρομαγνήτης έχει την παραγωγή θερμότητας που να έχει επιπτώσεις στη workholding αποτελεσματικότητά της κατά τη διάρκεια της κατεργασίας. Εκτιμώντας ότι αυτό δεν είναι κανένα πρόβλημα σε EPM.
3. Πόσο περίπου η εξουσιοδότηση;
Έχουμε την εξουσιοδότηση 1 έτους και την ισόβια συντήρηση.
4. Ποιοι είναι οι όροι παράδοσής σας;
Δεχόμαστε EXW, τη ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CFR, CIF, DDU, DDP, κ.λπ. Μπορείτε να επιλέξετε ενός που είναι ο καταλληλότερος ή οικονομικώς αποδοτικός για σας.
